一、基本概念

悬臂梁称重传感器是一种基于悬臂梁结构的力传感器，通过测量梁的形变来间接获取受力大小。其名称来源于一端固定（支撑）、另一端自由受力的机械结构，

广泛应用于静态或动态的重量或力的测量。

 二、工作原理

1. 应变效应：当外力作用于悬臂梁的自由端时，梁会发生弹性形变，*大应变通常集中在固定端附近。

2. 电阻变化：贴附在梁表面的应变片（金属或半导体材料）随形变产生电阻变化。

3. 信号转换：通过惠斯通电桥将电阻变化转换为电压信号，经放大、滤波和模数转换后输出数字信号，*终显示为重量或力值。

 三、核心结构

- 弹性体：通常采用不锈钢（如17-4PH）或铝合金，需具备高弹性模量和抗疲劳性。

- 应变片：布置于梁的高应变区（如固定端上下表面），4片组成全桥电路以提高灵敏度。

- 密封外壳：防护等级可达IP68，适应潮湿、粉尘环境。

- 信号调理模块：集成温度补偿，减少环境干扰。

四、主要类型

1. 单点悬臂梁：适用于小量程（如1kg-500kg），用于平台秤、包装机。

2. S型双连孔结构：抗侧向力强，常见于拉力/压力两用场景。

3. 弯曲梁式：中量程（如500kg-5t），用于工业配料系统。

 五、技术特点

- 精度：可达0.03%FS（满量程），部分高精度型号达0.01%。

- 量程范围：通常50g至10t，覆盖广泛需求。

- 动态响应：部分型号支持>1kHz采样率，适合动态称重。

- 环境适应性：工作温度-30℃至+80℃，带防爆选项（如Ex ia认证）。

 六、典型应用领域

1. 工业制造

   - 自动化生产线：机器人抓取力监控，如汽车零部件装配（扭矩+压力复合检测）。

   - 流程控制：化工反应釜的原料投料（防爆型，量程2t，精度±0.05%）。

2. 食品医药

   - 灌装线：液体灌装机的流量反馈控制（卫生型设计，IP69K防护）。

   - 药品分装：高精度微量称重（0.1g分辨率，GMP认证）。

3. 物流仓储

   - 动态分拣：快递包裹的移动称重（速度2m/s，精度±10g）。

   - 叉车安全：超载预警系统（量程5t，CAN总线输出）。

4. 医疗设备

   - 病床称重：长期卧床患者体重监测（低功耗无线传输）。

   - 康复训练：步态分析中的足底压力分布（多悬臂梁阵列）。

5. 特殊环境

   - 船舶压载监测：耐盐雾腐蚀设计（316L不锈钢，量程50t）。

   - 农业机械：联合收割机的粮仓负载监控（抗振动设计）。

七、选型要点

- 安装方式：需严格对齐受力轴线，避免侧向力导致的误差（允许侧向力通常<10%FS）。

- 量程选择：建议实际使用载荷为量程的60-80%，如*大需测800kg应选1t量程。

- 认证要求：贸易结算需OIML R60认证，食品行业需FDA兼容材料。

 八、发展趋势

- 智能化：集成IoT模块，实时数据上传至云端（如NB-IoT协议）。

- 微型化：MEMS技术实现毫米级传感器（医疗微创手术器械应用）。

- 多物理量融合：同时测量温度、湿度参数，提升补偿精度。

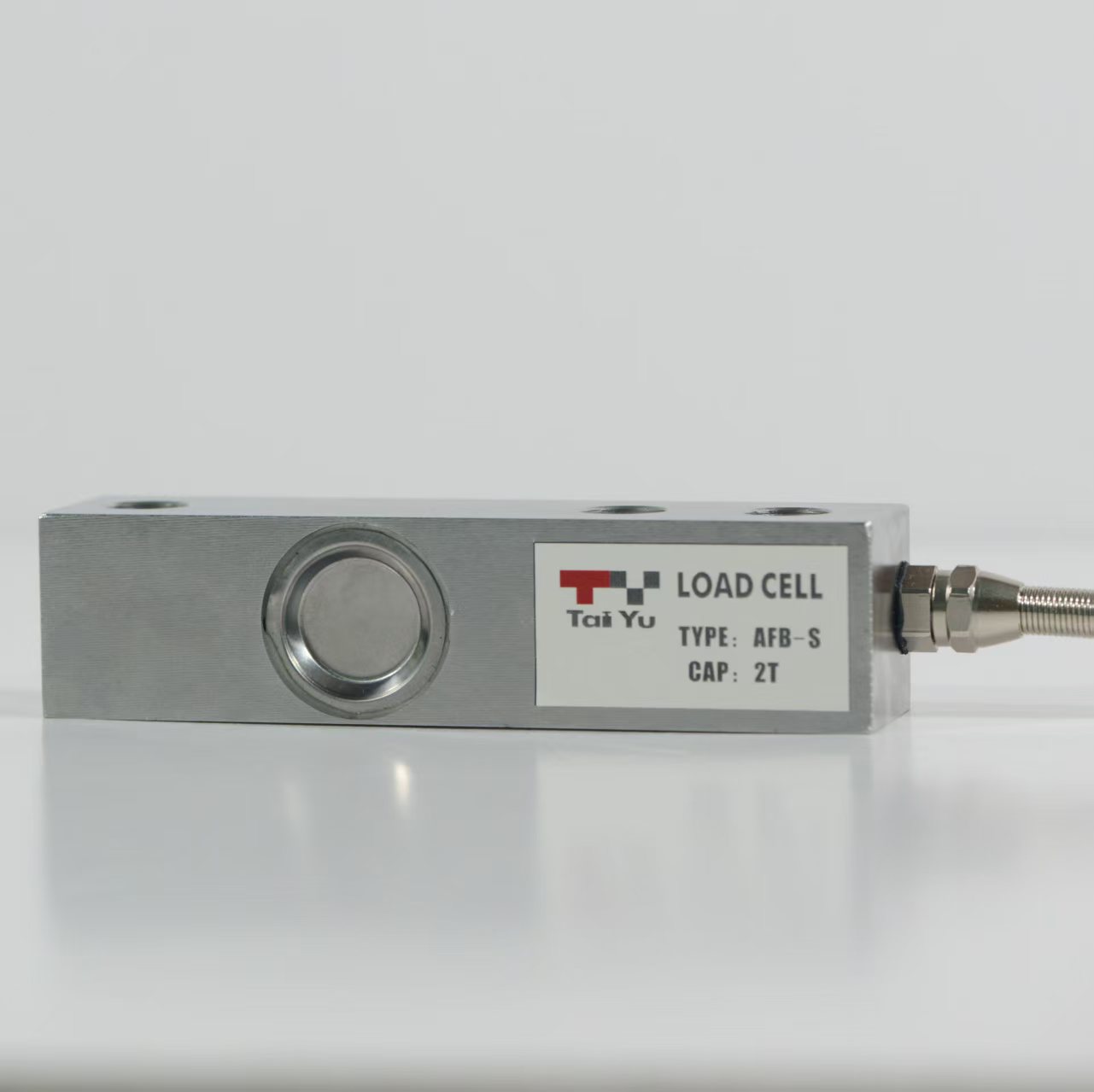

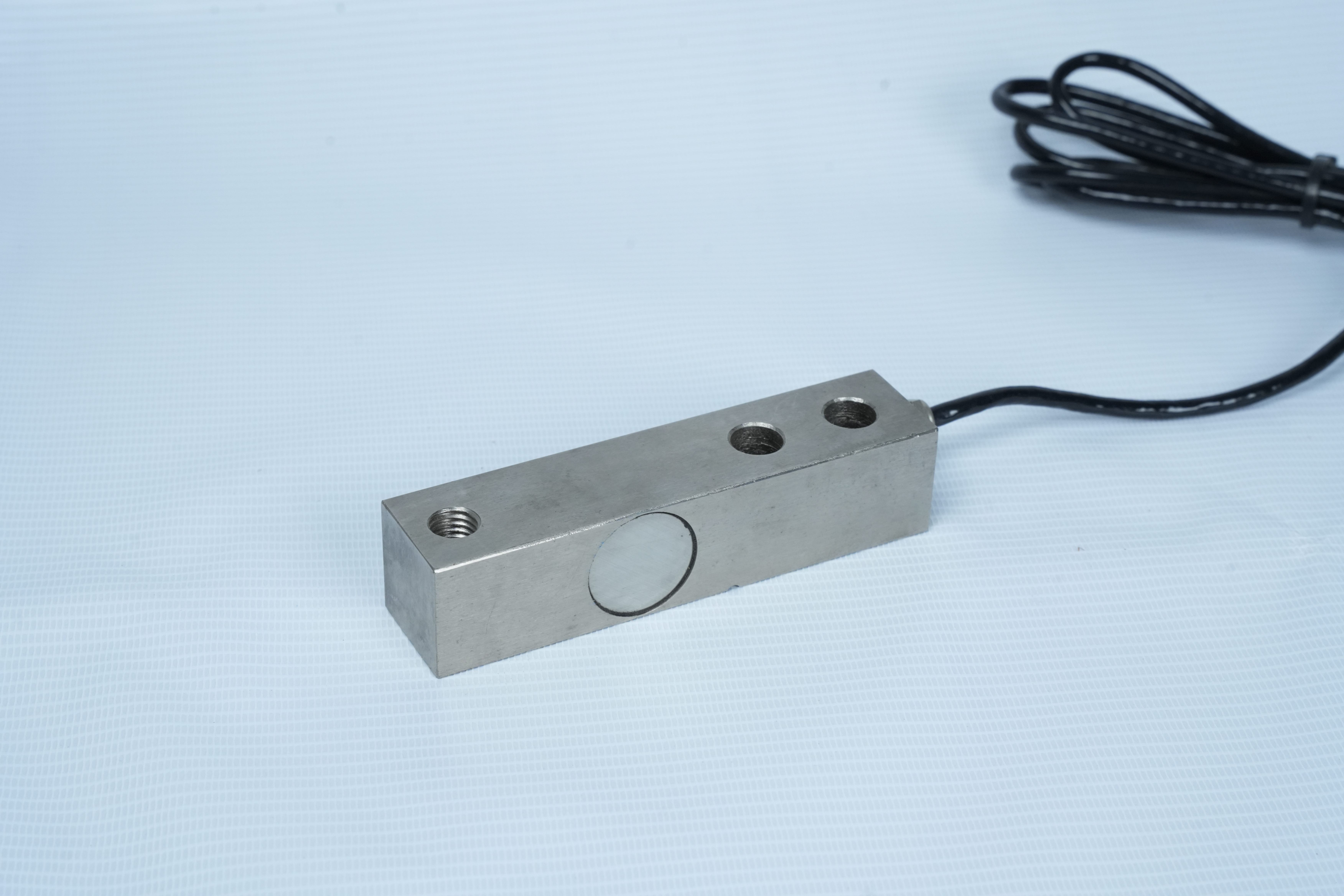

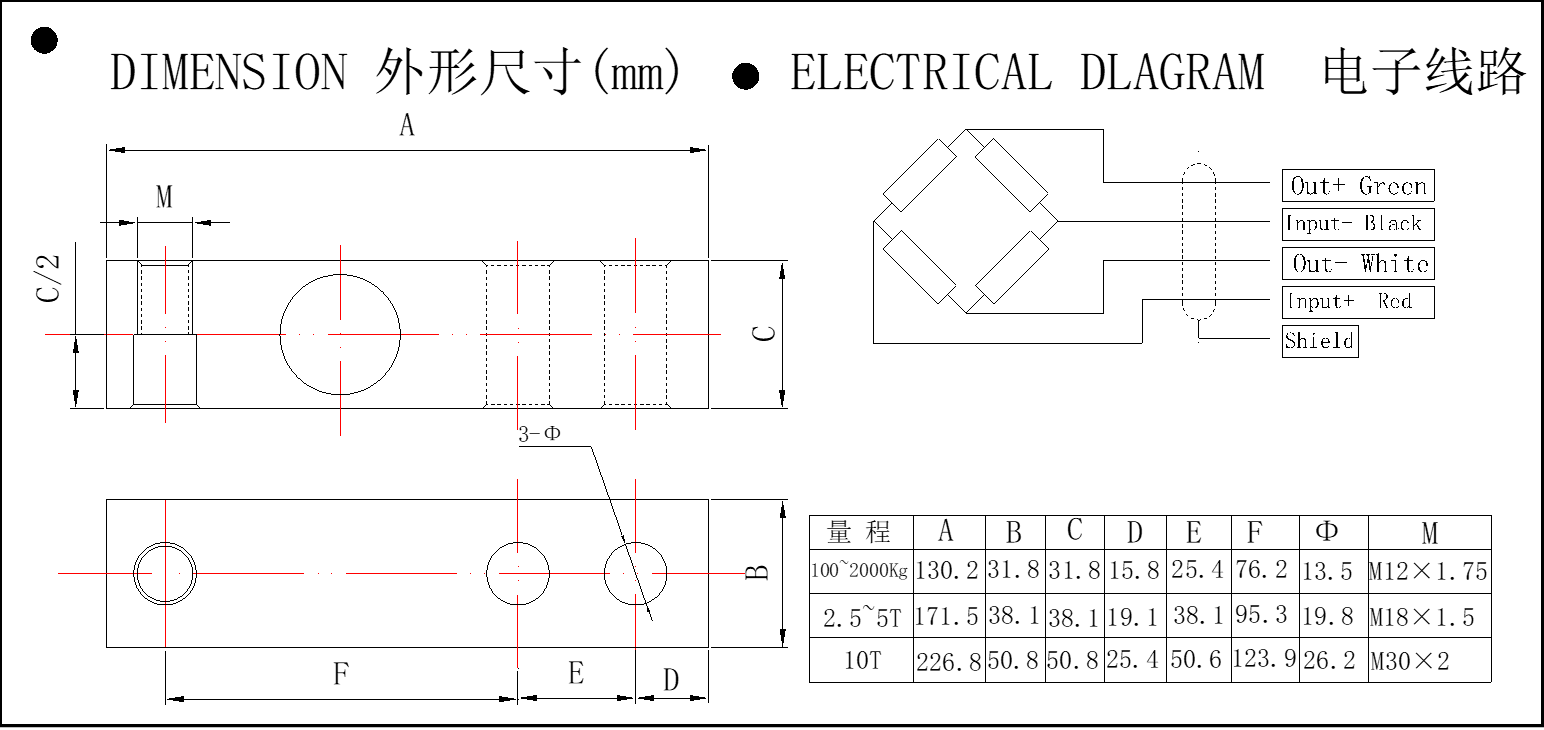

MATERIAL (材质)：TOOL STEEL     　　　　

RATED CAPACITY (量程)：100、200、300、500Kg、1、2、3、5、10 T
