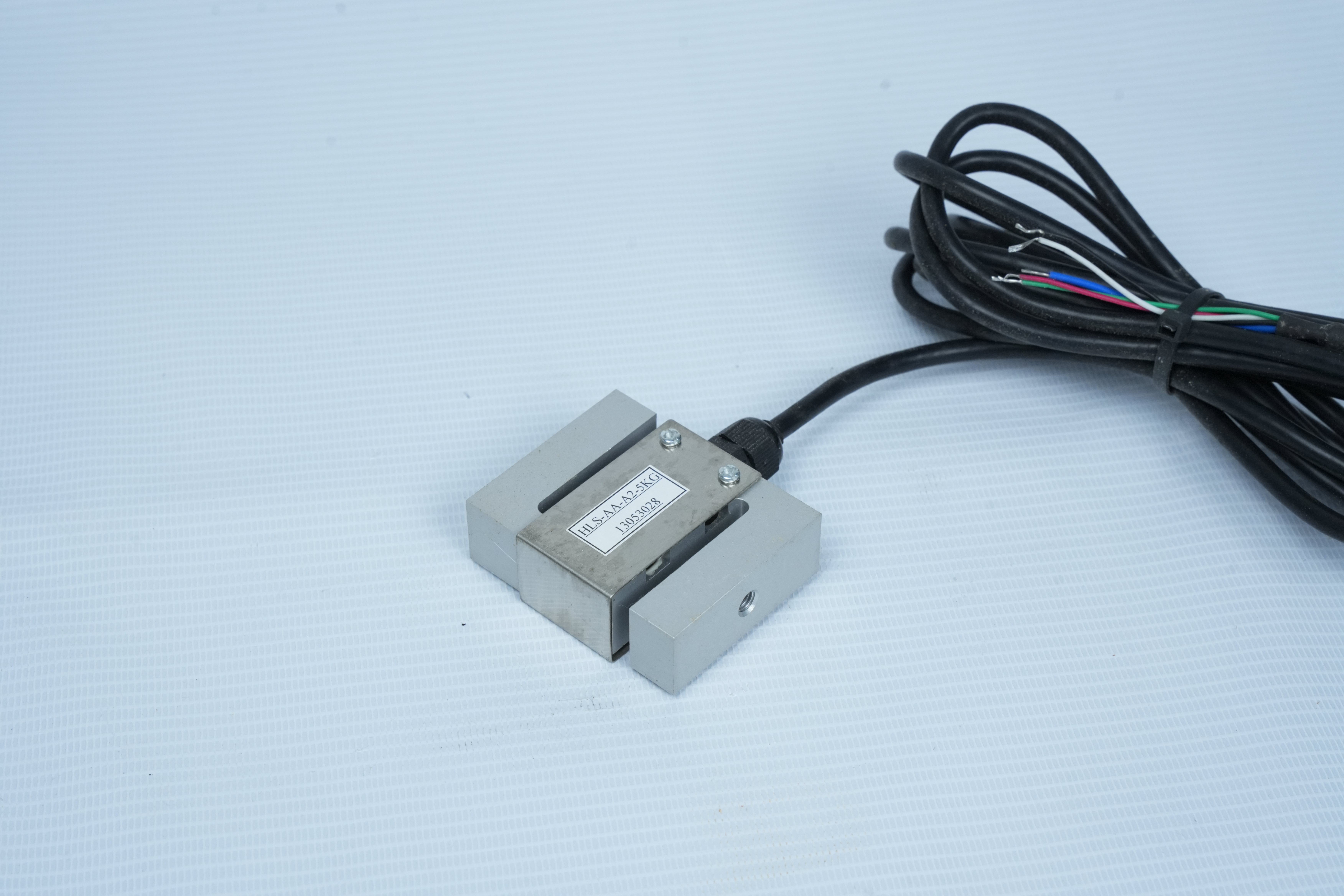

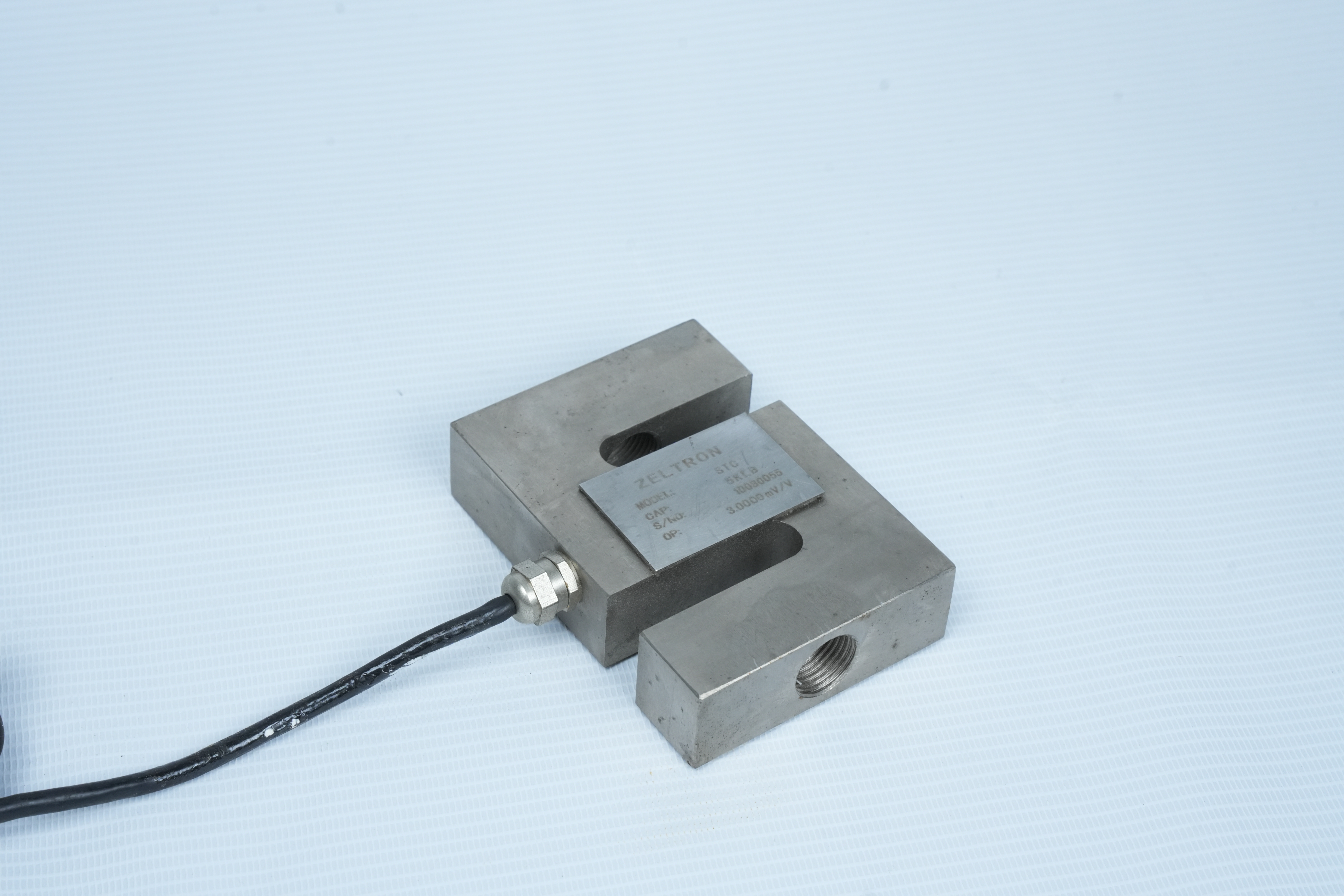

S型称重传感器是一种广泛应用于工业称重和测力领域的传感器，因其外形类似字母“S”而得名。

它兼具拉力和压力测量功能，具有高精度、稳定性强、防护等级高等特点，适用于多种复杂环境下的力值测量需求。

以下从结构原理、技术特点及使用场合三个方面进行详细介绍：

一、结构与工作原理

1. 核心组件

   S型传感器的核心包括弹性体（合金钢或不锈钢材质）、应变片（金属箔式或合金材料）、电桥电路及密封外壳。弹性体在受力时产生形变，应变片附着于其表面，通过电阻变化反映力值大小。

2. 工作原理

   当外力作用于传感器时，弹性体发生形变，导致应变片的电阻值变化。这种变化通过电桥电路转换为电压信号输出，*终实现力值到电信号的转换。

二、技术特点

1. 高精度与稳定性

   - 综合误差通常为0.03%F.S，重复性误差≤0.01%F.S，灵敏度温度影响低至±0.02%F.S/10℃。

   - 采用全密封设计（防护等级IP65/IP67），防潮、防尘，适用于恶劣环境。

2. 双向受力能力

   可同时承受拉力和压力，输出对称性好，安装灵活。

3. 宽量程与过载保护

   - 量程范围广，从5kg到5000kg（部分型号可达20吨）。

   - 安全过载能力达150%F.S，极限过载200%F.S，抗冲击性强。

4. 温度适应性

   工作温度范围通常为-40℃至+85℃，部分型号支持-32℃至+60℃，具备温度补偿功能。

三、主要应用场合

1. 工业称重系统

   - 配料秤与料斗秤：用于化工、建材等行业的自动化配料系统，确保称量精度。

   - 皮带秤与包装设备：实时监测物料流量，提升包装效率。

2. 物流与仓储设备

   - 叉车秤与起重机秤：测量货物重量，优化装卸作业。

   - 吊钩秤：适用于港口、冶金行业的吊装称重，抗偏载能力强。

3. 自动化控制与检测

   - 拉力试验机：测量材料拉伸强度，适用于质检实验室。

   - 生产线力值监控：如灌装设备、机械制造中的压力反馈控制。

4. 特殊环境应用

   - 高温或腐蚀性环境：不锈钢材质的传感器可用于食品加工、化工等场景。

   - 动态称重：如车辆衡器、动态检重系统，响应速度快。

四、选型与使用注意事项

1. 选型要点

   - 量程匹配：根据实际负载选择额定载荷，避免长期超载。

   - 防护等级：潮湿或粉尘环境需选择IP67以上防护等级。

   - 信号输出：需匹配仪表接口（如4线/6线制），注意接线定义（红/黑为电源输入，绿/白为信号输出）。

2. 安装维护

   - 避免剧烈冲击，安装时需保证受力轴线与传感器中心对齐。

   - 定期检查电缆密封性，防止水汽侵入影响精度。

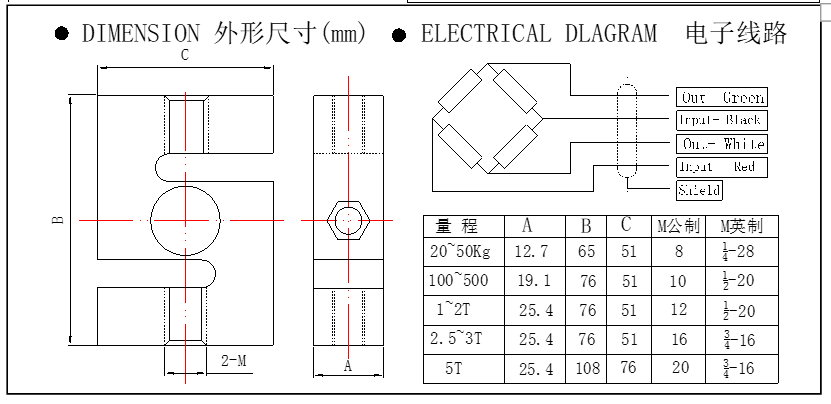

MATERIAL (材质)：ALUMINUM；TOOL STEEL     　　　　

RATED CAPACITY (量程)：20、50、100、200、300、500Kg；1、2、2.5、3、5T
